Как сделать электропривод замка багажника в ваз

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Электропривод замка багажного отсека Доработка салона, тюнинг салона Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2 фото тюнинга

детали привода замка багажника

Ситуацию, когда открыть багажный отсек автомобиля ваз 2113 необходимо при работающем двигателе, представить нетрудно. Например, вы решили загрузить багажник, пока прогревается двигатель. Однако при работе двигателя ключ от замка крышки багажника или двери задка обычно находится на связке вместе с ключом зажигания (а тот «занят», он в замке!), и требуется немалая ловкость пальцев, чтобы снять его со связки. Можно, конечно, приспособить вместо тугого колечка легкосъемный карабин, но гораздо удобнее установить на автомобиль электропривод замка багажного отсека. Нажал кнопку — багажник открылся, а за ключами даже в карман лезть не надо.

Включать питание электропривода замка багажника можно не только кнопкой. Большинство автомобильных сигнализаций снабжено функцией открытия багажника, иногда независимо от открытия дверей.

Рассмотрим вариант установки электропривода замка багажного отсека на автомобилях ВАЗ-2115 и ВАЗ-2109.

На автомобиль ВАЗ-2115 электропривод замка крышки багажника можно установить тремя способами:

– подсоединить к как сделать электропривод замка багажника в ваз стандартному замку крышки багажника электропривод замка двери (установочный комплект электропривода показан на фото слева);
– заменить замок крышки багажника ВАЗ-2115 на аналогичный от ВАЗ-2110 и также снабдить его электроприводом замка двери;
– установить комплект электропривода крышки багажника, который встречается в продаже (на фото).

комплект привода

Установочный комплект электропривода замка двери

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Открываем крышку багажника ваз 2114.

монтаж привода замка багажного отсека ваз 2113

Поддев отверткой,…

замок багажника ваз 2115

…извлекаем замок пистона.

снятие пистона

Также поддев отверткой,…

пистон

…извлекаем пистон.

Аналогично снимаем еще три пистона…

снятие кожуха

…и снимаем пластмассовый кожух замка.

винт тяги

Удерживая ключом «на 7» резьбовую втулку, шлицевой отверткой отворачиваем стопорный винт тяги.

Устанавливаем под стопорный винт шайбу большого диаметра и заворачиваем винт.

Выгибаем из входящей в комплект электропривода проволочной тяги крючок с межосевым расстоянием около 20 мм…

рейка электропривода

…и зацепляем его за стопорный винт (под установленной шайбой) и за ушко рейки электропривода.

Крепим электропривод ваз 2115 двумя саморезами к усилителю крышки багажника.

Электропривод легко помещается в пластмассовом кожухе замка.

Как вариант, устанавливаем электропривод замка двери с заменой замка крышки багажника ВАЗ-2115 на замок крышки багажника от автомобиля ВАЗ-2110.

крепление замка

Головкой «на 10» отворачиваем три гайки шпилек крепления замка к крышке багажника…

снятие замка багажного отсека

...и снимаем замок.

Устанавливаем замок крышки багажника от ВАЗ 2110 и регулируем его положение.

замок

Установленный на крышку багажника замок от ВАЗ-2110.

Из отрезка проволоки изготавливаем тягу, соединяющую рычаг замка с ушком рейки электропривода.

установка электропривода багажника

Устанавливаем электропривод рядом с правым фонарем.

При этом электропривод не будет закрыт пластмассовым кожухом, а в нем самом придется сделать отверстие под тягу.

Запас мощности такого электропривода невелик и в случае загустевания смазки в замке или снижении напряжения аккумуляторной батареи, например, после длительной стоянки, крышка багажника ваз 2113 может не открыться.

Поэтому лучше установить на автомобиль специальный электропривод-соленоид, имеющий более высокую мощность.

разметка

На усилителе крышки багажника размечаем места для установки кронштейна электропривода (для наглядности замок крышки багажника снят).

Для надежного крепления кронштейна электропривода необходимо, чтобы из усилителя выступали две шпильки. Для этого…

сверлим отверстия

...сверлом диаметром 5,5 мм сверлим два отверстия в усилителе крышки багажника.

привариваем винты

Привариваем (или припаиваем) к отрезку проволоки два винта М5,…

панели крышки

…изгибаем проволоку и вставляем ее в полость между внутренней и внешней панелями крышки багажника.

шпильки

На выступающие шпильки…

установка кронштейнов

…устанавливаем кронштейн и крепим его гайками.

Закрепляем электропривод в кронштейне. Трос соленоида зацепляем за стопорный винт с шайбой.

электропривод соленоид

Установленный на крышку багажника электропривод-соленоид.

Подаем питание к электроприводу, прокладывая провода в усилителе крышки багажника ваз 2114 параллельно стандартному жгуту проводов.

Кнопка открытия крышки багажника должна быть нефиксирующейся (питание подается, пока кнопка удерживается пальцем). Кнопку можно установить в удобное место, например, на облицовку тоннеля пола вместо пластмассовой заглушки.

наконечник

Подсоединяем наконечники проводов питания к кнопке.

Устанавливаем кнопку в отверстие облицовки тоннеля пола. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи,…

открытие багажника

…открываем крышку багажника без ключа.

Для установки электропривода соленоида в дверь задка автомобиля ВАЗ-2109 снимаем обивку двери задка.

Размечаем и сверлим в усилителе два отверстия для крепления электропривода и,…

подводим провод массы

…установив под один из винтов провод «массы»,…

…крепим электропривод.

Необходимо изменить направление тяги электропривода на 90°. Для этого из отрезка тормозной трубки изготавливаем направляющую для троса электропривода.

изготовление кронштейна

Рис. 1. Изготавливаем из отрезка уголка кронштейн

редуктор стеклоочистителя

Головкой «на 10» отворачиваем два болта крепления редуктора стеклоочистителя.

штуцер трубки

Крепим кронштейн и вворачиваем в его отверстие штуцер тормозной трубки.

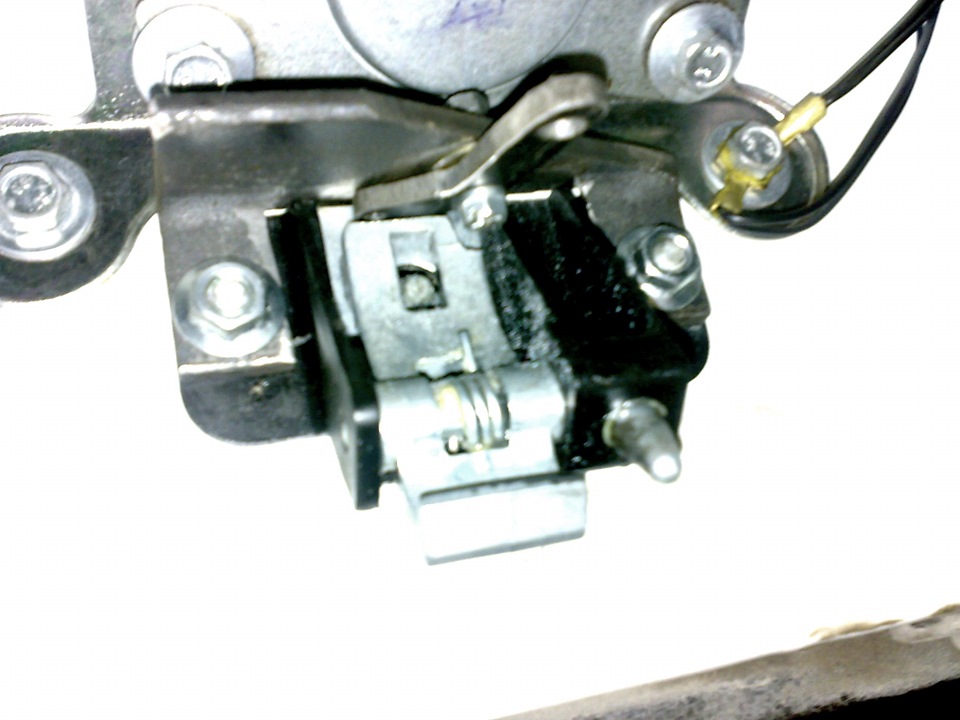

Смазав трос, вставляем его в направляющую и подсоединяем к защелке замка двери задка.

выводим трос

Еще один вариант — провести трос при помощи ролика механизма стеклоподъемника от ВАЗ-2101–07, втулки и винта М4х30 с шайбой.

крышка редуктора

Отворачиваем винт крышки редуктора стеклоочистителя.

установка ролика

Устанавливаем на его место ролик.

Подбираем длину троса так, чтобы он не отводил защелку замка, но в то же время не провисал. Сделав петлю, обжимаем трос скобкой и крепим его к язычку замка.

Прокладываем провода питания электропривода по периметру двери задка в салон и под обивкой потолка — к панели приборов.

Кнопку включения электропривода устанавливаем в удобном месте,…

кнопка в панели приборов

…например, в левой нижней части панели приборов.

Подсоединяем провода питания к кнопке включения электропривода замка двери задка. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода.
